158-1093-6175
158-1093-6163
158-1065-2766
158-1093-6151
銷售二部：
158-1093-6183
136-6102-1292
158-1093-6185
24h 熱線：
136-6102-1292
136-1093-6185
技術(shù)應(yīng)用：
137-1850-1223
133-8118-2765
銷售傳真：
010-56370579
集團(tuán)電話：
010-56370558/59/60/61
咨詢熱線：
400-699-

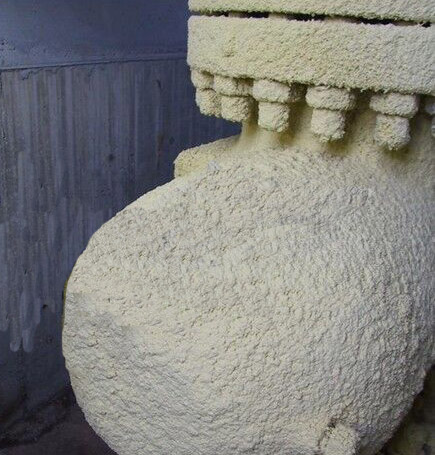

| 產(chǎn)品名稱： | ZS-111防水防腐隔熱保溫涂料 |
|---|---|
| 產(chǎn)品型號(hào)： | ZS-111 |
| 產(chǎn)品耐溫： | 600℃ |
| 產(chǎn)品顏色： | 淡黃 |
| 產(chǎn)品用途： | 防水防腐隔熱保溫涂料，ZS-111防水防腐隔熱保溫涂料涂層導(dǎo)熱系數(shù)為0.05W/m.K（120℃時(shí)測(cè)），涂層的隔熱保溫效果，減少物體熱量的傳導(dǎo)和散失，提高設(shè)備的熱量利用率，高溫物體隔熱保溫節(jié)能率可以達(dá)到80%以上。 |
ZS-111防水防腐隔熱保溫涂料涂刷后，涂層既能防腐防水，而且還具有良好的隔熱保溫作用。該涂料彌補(bǔ)了傳統(tǒng)隔熱保溫材料不能在水下、埋地、高濕、高腐環(huán)境下應(yīng)用的遺憾，解決了液下設(shè)備、埋地管線、有酸堿飛濺風(fēng)險(xiǎn)的車間設(shè)備、設(shè)施的“隔熱卻不防腐”、“防腐卻不隔熱”的矛盾。
ZS-111防水防腐隔熱保溫涂料具有防水防潮、防腐耐酸堿、絕緣耐壓耐磨等優(yōu)點(diǎn)，可涂刷在有機(jī)、無(wú)機(jī)材料表面。涂層具有良好的柔韌性，可克服溫變頻繁、熱膨脹系數(shù)大、震動(dòng)頻繁帶來(lái)的形變應(yīng)力，不開(kāi)裂，不脫落，長(zhǎng)期應(yīng)用不粉化。
ZS-111防水防腐隔熱保溫涂料采用耐高溫螯合特殊功能化嫁接樹(shù)脂，樹(shù)脂成膜好，樹(shù)脂聚合物分子鏈上嫁接不同分子量的支鏈多，涂料固化后涂層呈現(xiàn)大量的均勻化微孔空隙，涂層導(dǎo)熱系數(shù)低，涂層致密柔韌性好，耐酸堿滲透，防水防腐效果好，涂層可長(zhǎng)期耐溫可以達(dá)到600℃。
涂料采用大量玻璃微化空心微珠作為粉料，玻璃微化空心微珠細(xì)度好空心率高，進(jìn)一步降低涂層的導(dǎo)熱系數(shù)，ZS-111防水防腐隔熱保溫涂料涂層導(dǎo)熱系數(shù)僅為0.05W/m.K（120℃時(shí)測(cè)），涂層的隔熱保溫效果好，高溫物體隔熱保溫節(jié)能率可以達(dá)到80%以上。
1、隔熱保溫效果好：ZS-111防水防腐隔熱保溫涂料采用了嫁接的微孔樹(shù)脂和玻璃空心微珠，導(dǎo)熱系數(shù)低，隔熱保溫效果好，而且涂層特殊的工況下能有效防止油水滲透性，涂層長(zhǎng)期保持很好的隔熱保溫效果；
2、涂層耐溫高：ZS-111防水防腐隔熱保溫涂料采用合成樹(shù)脂和玻璃空心微珠，長(zhǎng)期耐溫可以達(dá)到600℃；
3、涂層致密防腐效果好：ZS-111防水防腐隔熱保溫涂料涂層致密，有效防止酸堿液體、水汽酸堿氣體涂層滲透和基材接觸，在提高基材隔熱保溫效果的同時(shí)也增加了基材的防腐性；
4、柔韌性高：ZS-111防水防腐隔熱保溫涂料樹(shù)脂采用聚合物多支鏈的嫁接技術(shù)，涂層柔韌性好，適合涂刷溫變頻繁劇烈、物體延展膨脹系數(shù)大、物體柔韌高的物體表面，涂層不脫落不裂紋附著力高；
5、防水效果好：ZS-111防水防腐隔熱保溫涂料采用有機(jī)嫁接樹(shù)脂成膜，防水防潮，耐酸堿腐蝕，可以直接涂刷在室外地下、酸堿潮氣、液體浸泡等地方，涂層在有很好的隔熱保溫效果同時(shí)，有效防止液氣和氣體滲入；
6、涂層光滑自潔：ZS-111防水防腐隔熱保溫涂料涂層光滑飽滿，不容易刮灰塵液體，也避免酸堿介質(zhì)滲透，自潔效果好；
7、涂層絕緣電阻高：ZS-111防水防腐隔熱保溫涂料采用合成樹(shù)脂和玻璃空心微珠，絕緣等級(jí)高，根據(jù)不同工況，涂刷不同厚度涂層可以防止材料漏電和電弧擊穿發(fā)生；
8、施工材質(zhì)多樣化：ZS-111防水防腐隔熱保溫涂料可以施工在任何材質(zhì)上，包括有機(jī)材質(zhì)的物體表面上隔熱保溫。
|
涂料耐溫 |
≤600℃ |
涂料性質(zhì) |
溶劑型 |
|
濕態(tài)比重 |
0.8 |
導(dǎo)熱系數(shù) |
0.05W/m.K |
|
熱阻值 |
20m2.k.w-1 |
附著力 |
0級(jí) |
|
涂料組分 |
雙組份 |
建議膜厚 |
0.1-5㎜ |
|
涂層硬度 |
4H |
微珠種類 |
玻璃微珠 |
|
粘接強(qiáng)度 |
8Mpa |
柔韌性 |
≥3㎜ |
|
耐壓強(qiáng)度 |
≤5Mpa |
液體滲透 |
≤0.01μm |
|
防水蒸氣 |
好 |
防水防潮 |
好 |
|
絕緣電阻 |
>1×10 1?/Ω |
線膨脹數(shù) |
22×10－6/℃ |
|
5%鹽酸腐蝕 |
500h涂層浸泡無(wú)變化，不脫落 |
||
|
10%硫酸腐蝕 |
500h涂層浸泡無(wú)變化，不脫落 |
||
|
柴油浸泡 |
涂層不溶脹不脫落，基材不腐蝕， |
||
|
耐火性 |
離火自熄 |
||
ZS-111防水防腐隔熱保溫涂料施工注意事項(xiàng)：
1、ZS-111防水防腐隔熱保溫涂料固含量高，使用前要用機(jī)械設(shè)備強(qiáng)力攪拌；
2、ZS-111防水防腐隔熱保溫涂料涂刷在光滑的物體上時(shí)，第一遍涂刷要盡量薄，涂料可以稀釋，涂層厚度控制在40-50μm之間，多孔的基材要在涂料施工前做封孔處理；
3、ZS-111防水防腐隔熱保溫涂料噴涂施工，建議用高壓無(wú)氣噴槍施工，有氣噴槍施工，噴槍口徑要在5毫米以上。
ZS-111防水防腐隔熱保溫涂料應(yīng)用領(lǐng)域：
1、地下地埋設(shè)備的隔熱保溫；
2、室外設(shè)備的隔熱保溫；
3、酸堿液體、油品化工液體、水中隔熱隔熱保溫；
4、溫變頻繁劇烈的物體表面隔熱保溫；
5、變形率大的柔性物體上隔熱保溫；
6、直接可以和ZS-1耐高隔熱保溫涂料結(jié)合作為復(fù)合涂層一起施工，把ZS-111防水防腐隔熱保溫涂料涂刷在ZS-1耐高隔熱保溫涂料表面上，反之則不行。
