湖北某化工園區(qū)，危險(xiǎn)廢棄物焚燒廠脫酸塔，Cl?濃度5000ppm、溫度80-180℃，采用北京志盛威華ZS-1034耐酸堿防腐涂層（總厚度500μm-600μm），運(yùn)行5年后檢測顯示，碳鋼基材腐蝕速率僅0.001mm/年，遠(yuǎn)遠(yuǎn)優(yōu)于設(shè)計(jì)指標(biāo)（≤0.005mm/年）。 ZS-1034涂層連續(xù)運(yùn)行6年無開裂、脫落，維護(hù)周期從每年1次延長至每3年1次。

?

現(xiàn)將涂覆施工方案公布如下：

（一）系統(tǒng)設(shè)計(jì)與施工工藝

1、基材預(yù)處理

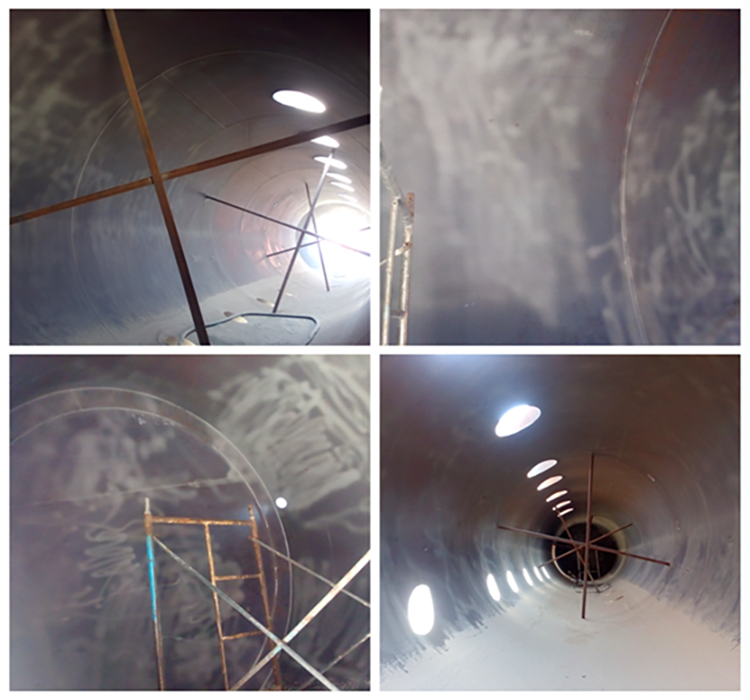

金屬基材，噴砂至Sa2.5級，粗糙度30-50μm；焊縫打磨至R≥3mm，采用磁粉探傷檢測裂紋。

2、多層復(fù)合涂層結(jié)構(gòu)（一種涂料多種涂法）

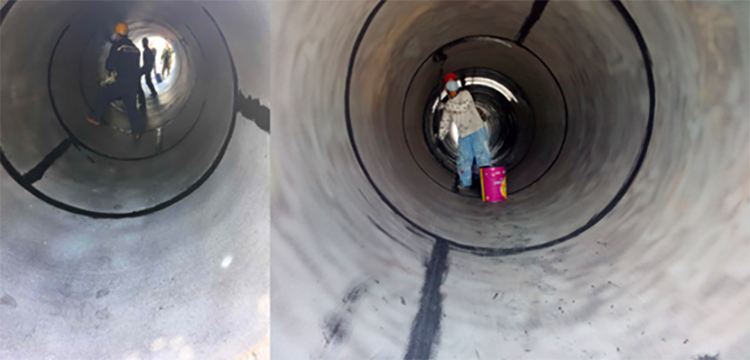

焊縫預(yù)涂：把ZS-1034涂料稀釋約15%，在焊縫及陰陽角位置薄薄涂覆一道（30-50μm），可使焊縫防腐失效風(fēng)險(xiǎn)大大降低，讓邊角脫層風(fēng)險(xiǎn)降低為零。

稀釋打底：把ZS-1034涂料稀釋約15%，薄薄涂刷一道（30-50μm），封閉基材孔隙。涂料充分潤濕基材并與金屬表面形成穩(wěn)定的鐵基絡(luò)合物化學(xué)鍵，附著力提升至15-20MPa。

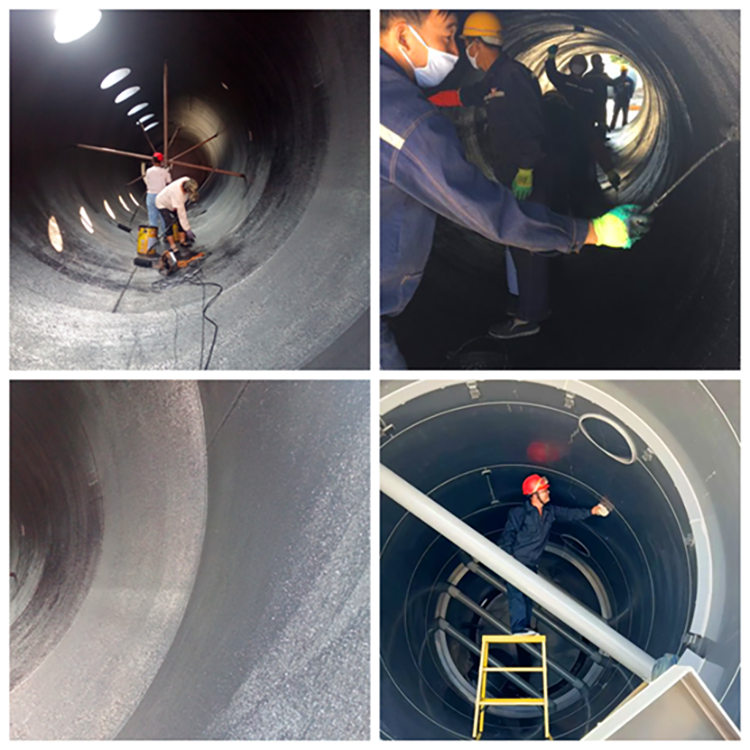

多層面涂：ZS-1034涂料不稀釋或少量稀釋（5%），噴涂或輥推5-6道，每道干膜厚度約80-100μm，總厚度480-500μm，最后一道可適當(dāng)薄涂，表面粗糙度Ra≤3.2μm，減少積灰和酸液滯留。

3、特殊區(qū)域加強(qiáng)處理

噴淋層：采用“ZS-1034涂層+玻璃纖維布”增強(qiáng)結(jié)構(gòu)，玻璃纖維布層數(shù)根據(jù)腐蝕等級確定（一般2-3層），抗拉強(qiáng)度可提升至20MPa。

（二）質(zhì)量控制與驗(yàn)收標(biāo)準(zhǔn)

1、過程檢測

膜厚檢測：每10㎡檢測5個(gè)點(diǎn)，干膜厚度偏差≤±5%。采用電磁感應(yīng)測厚儀，精度±2μm。

針孔檢測：用110V電火花檢漏儀掃描全表面，移動速度≤300mm/s，無擊穿為合格。

2、性能驗(yàn)證

附著力測試：按GB/T 5210-2006進(jìn)行拉開法測試，碳鋼基材附著力≥8MPa，混凝土基材≥5MPa。?

耐化學(xué)性測試：取300mm×300mm涂層試塊，分別浸泡于75%H?SO?和50%NaOH溶液中，5000小時(shí)后無起泡、脫落。

歡迎危廢焚燒環(huán)保處理界的朋友一起探討學(xué)習(xí)，如有更多危廢煙氣防腐方面的問題，請聯(lián)系北京志盛威華化工有限公司。
